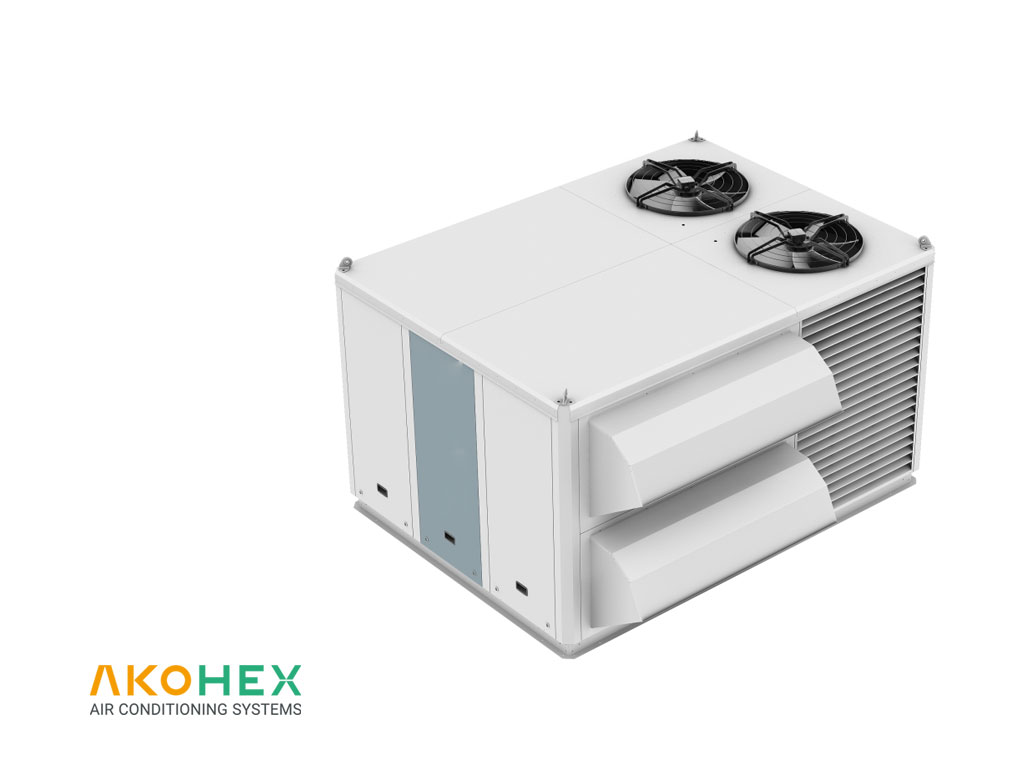

Roof Top Unit

Roof Top Unit

مشخصات فنی:



کمپرسور :
کویل DX :
  • اواپراتور دستگاه از نوع کویا DX می باشد که از لوله های مسی و فین های آلومینیومی موج دار سینوسی که توسط ماشین اتوماتیک یکپارچه می گردند،ساخته می شود. کویل چهار ردیفه با تراکم فین (Fin per inch) 10 Fpi و گام 25*25 می باشد.
  • کویل کندانسوری (Air cooled condenser) :
  • کویل کندانسوری چهار ردیفه با تراکم فین 12 Fpi و گام 25*25 بوده که فرآیند ساخت آن همانند کویل DX می باشد.



فن های کندانسوری :
  • به منظور خنک نمودن کویل کندانسوری از فن های Axial مارک Zilabeg یا EBM آلمان استفاده می شود.
مجموعه فن دستگاه :
  • فن های اواپراتور دستگاه از نوع سانترفیوژ یا بک وارد (Backward Curve Blade) طرح نیکوترا یا پلاک فن با بالانس دینامیکی می باشد.
  • الکتروموتور مربوط به فن اواپراتور مارک موتوژن یا زیمنس (3OH-1400 RPM-50 HZ) با کلاس حرارتی B و کلاس حفاظتی IP55 نصب می گرددد.
  • به منظور جلوگیی از انتقال ارتعاشات فن به بدنه دستگاه از لرزه گیرهای لاستیکی یا فنری استفاده می شود.
بدنه دستگاه :
  • ستون بندی دستگاه از مقاطع پروفیل آلومینیومی طرح AROSIO سایز 50 و یا 70 تولید شده به روش اکسترود و قطعات گوشه (CORNERS) از جنس پلی آمید الیافدار متناسب با ساختار پروفیل های مذکور با قابلیت مونتاژ آسان می باشد.
  • بدنه دستگاه از ورق های گالوانیزه مرغوب به ضخامت 5/1 میلیمتر با درب های قابل دسترسی و قابل برداشت با پوشش رنگ پودری الکترواستاتیک به ضخامت 80 میکرون که تماما بر روی شاسی از ناودانی فابریک مستقر می گردد.
دمپرها :
  • دمپرهای ساخت این شرکت از نوع Opposite blade می باشد. در این نوع دمپرها قطعات پلی آمیدی به منظور ارتباط منطقی و پیوسته ای که دارند، لازم است دارای فشردگی باشند.
فیلترها :
  • فیلتر آلومینیومی قابل شستشو به صورت Angle Washable به ضخامت 5 سانتی متر با لایه توری آلومینیومی موجدار و ساده LVF که وجود این پنج لایه به صورت یکی در میان ساده و سینوسی باعث استحکام خود فیلتر و زدودن ذراتی که ممکن است به ساختار دستگاه آسیب برسانند می شود. استفاده از فیلترهای نوع کیسه ای یا هایژنیک بنا به نوع کلاس پکیج قابل اجرا می باشد.
کنترلرهای دستگاه :
  • کنترل فشار رانش و مکش کمپرسور (High & Low pressure control) مارک Danfoss یا ALCO
  • کنترل فشار بالای سیستم (High pressure control) مارک Danfoss یا ALCO یا PEN
  • کنترل فشار روغن کمپرسور (Oil pressure control) مارک Danfoss یا ALCO یا PEN
  • ترموستات دو مرحله ای مارک Danfoss یا ALCO یا PEN
  • کنترل فاز به منظور حفاظت مصرف کننده های برقی (کمپرسورها و الکتروموتورها) از قطع فاز و نوسانات برقی مورد استفاده قرار می گیرد.
قطعات سیکل تبرید:
  • شیر برقی (Seloneed valve) مارک Castel یا GMC
  • شیر انبساط (Expansion valve) مارک Castel یا GMC
  • شیر دستی (Service valve) مارک Castel یا GMC
  • سایت گلاس مارک GMC یا ALCO
  • شیر اطمینان (Safety valve) مارک GMC یا ALCO
  • فیلتر درایر (Drier Filter) مارک GMC یا ALCO
تابلو برق دستگاه:
  • قطعات برقی شامل کنتاکتور، بی متال، کلید حرارتی مارک Schneider
  • کلیدهای مینیاتوری مارک Schneider ،رله مارک Schneider و تایمر مارک Schneider
  • کلیدهای فن در اواپراتور، شیفت و کارکرد تابستانی و زمستانی دستگاه روی درب تابلو برق نصب می گردد.
  • تابلو برق دارای نمایشگر خطاهای سیستم (چراغ های سیگنال) شامل فشار مکش کمپرسور، فشار رانش کمپرسور، فشار روغن، ترموستات، کنترل فاز و بی متال ها می باشد.
عایقکاری سیکل تبرید:
  • در مسیر مکش کمپرسور از عایق های حرارتی Aero flex به ضخامت 13 میلیمتر به منظور افزایش راندمان سیستم استفاده می شود.
تست نشتی سیکل تبرید (Leackage Test:
  • قسمت فشار بالای سیستم بصورت جداگانه تحت فشار 350 psi و قسمت فشار پایین تحت فشار 200 psi با ازت تست می گردد.
