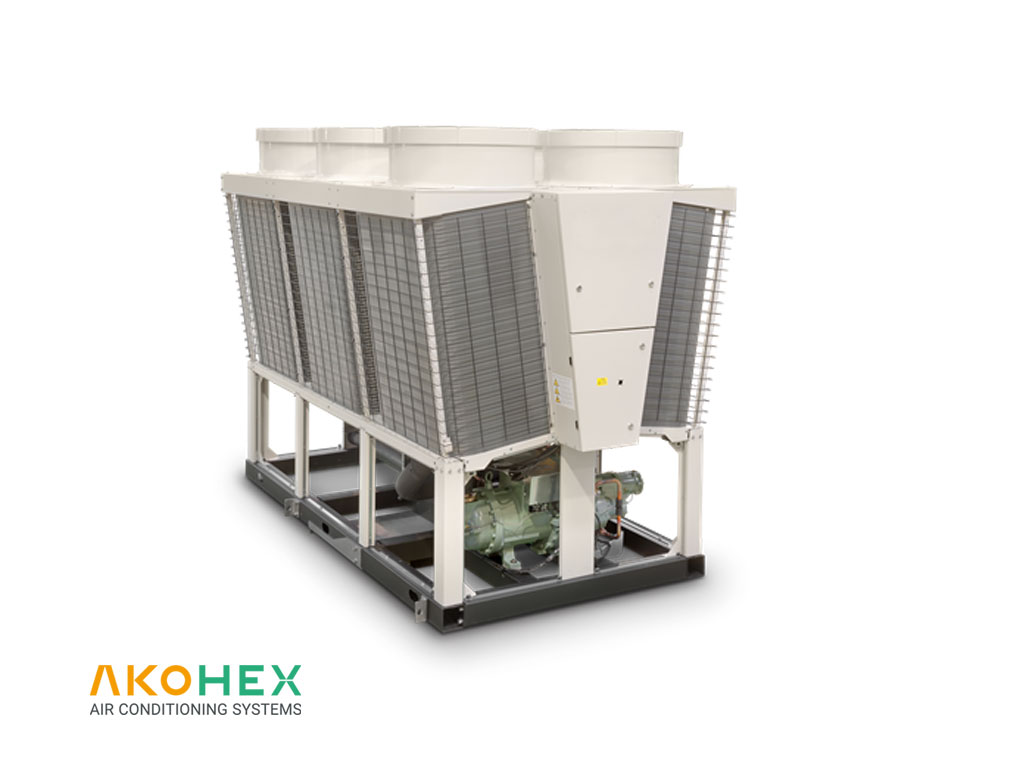

چیلر اسکرو هوا خنک

چیلر اسکرو هوا خنک

چیلرهای اسکرو هوا خنک شرکت آکو تهویه سیال، بهترین راه حل برای تهویه مطبوع مرکزی مناطق بزرگ (مانند فرودگاه ها، دفاتر، مراکز خرید، سینما ها و غیره) می باشد. این نتیجه از طراحی دقیق و انتخاب چهار کمپرسور در مدارهای خنک کننده مستقل به دست می آید. کمپرسورهای پیچی که بر روی این چیلرها نصب شده اند برای R134a طراحی و بهینه شده اند و به لطف الگوریتم نرم افزار هوشمند ، آنها قادر به تحویل ظرفیت خنک کننده مناسب با توجه به نیاز سیستم می باشند.

واحد های تغذیه مدولار هستند، به این ترتیب طرفداران می توانند به تدریج به عنوان تابع بار حرارتی لحظه ای متوقف شوند و به افزایش بهره وری انرژی فصلی واحد ها کمک کنند. مدیریت واحد به یک ریزپردازنده کنترل منتقل می شود که در تمام عمليات اصلی، از جمله تنظیمات، هشدارها و رابط با خارج از سیستم، به طور کامل عمل می کند.





ویژگی های فنی

  • Mode:cooling
  • Compressors:scroll
  • Refrigerant:B4A/407C
  • Heat exchanger:plate heat and shell&tube
  • Fan:axial fan



فواید

  • بهره وری انرژی فصلی بالا
  • قابلیت اطمینان بالا و تداوم عملیات (تا 4 کمپرسور اسکرو و الگوریتم هوشمند بی نهایت)
  • سطوح سر و صدا کاهش یافته است
  • طیف گسترده ای از لوازم جانبی و کیت ها برای راه حل های سفارشی



مشخصات فنی

  • ورق کربن گالوانیزه و پوشش رنگ پلی استر الکترواستاتیک
  • محیط زیست R134a مبرد
  • کمپرسورهای پیچیده بهینه سازی شده برای کار با گاز RB480 و R407C و الگوریتم Smart Stepless مدیریت می شوند
  • پانل برق: حفاظت IP 54؛ قطع کننده های خودکار اتوماتیک برای محافظت از کمپرسورها
  • مبدل پوسته و لوله با بهره وری انرژی بالا و کاهش فشار آب کم



نسخه ها:

  • HE – راندمان بالا انرژی و پیکربندی صوتی اولیه
  • SHE – راندمان بالا انرژی و پیکربندی صوتی کم صدا
  • SSN – بهره وری انرژی استاندارد و پیکربندی صوتی کم صدا



تجهیزات جانبی

  • طراحی دمای پایین (تا دمای -25 درجه سانتیگراد)
  • شروع کننده نرم
  • حفاظت از کویل هابا فویل پوشش محافظ رنگی
  • فیلترها در کویل کندانسور
  • کنترل از راه دور
  • سیستم نظارت و مدولار



ویژگیها

  • چیلر اسکرو هوایی با تنوع ظرفیت از 90 تا 340 تن تبرید
  • کندانسور هوایی به همراه فن محوری دور متغیر جهت کاهش مصرف برق، بهینه سازی فشار کندانسور و بالا بردن راندمان
  • تجهیزات ایمنی کامل شامل کنترل فاز، سوئیچ های فشار گاز، کلید اختلاف فشار آب و هیتر روغن کمپرسور
  • اواپراتور shell& tube با راندمان بالا و افت فشار بسیار پایین
  • استفاده از مبرد R134a با ODP=0 و GWP بسیار پایین
  • شیر انبساط الکترونیکی (EXV) وشیر دهش و مکش برای تمامی کمپرسورها



دستگاه قابلیت سفارش در مدل­های زیر را دارد:

  • N: استاندارد
  • SN: کم صدا
  • SSN: بسیار کم صدا
  • HE: بازده بالا
  • SHE: بازده بالا همراه با صدای کم



تجهیزات قابل سفارش:

  • ریموت کنترل قابل نصب در داخل ساختمان
  • soft starter جهت کاهش جریان راه اندازی
  • کیت هیدرونیکی شامل پمپ سانتریفیوژ، تانک ذخیره، شیر اطمینان، منبع انبساط، شیر هواگیری، گیج فشار
  • المنت حرارتی برای پمپ و مخزن ذخیره جهت جلوگیری از یخ زدگی
  • کارت شبکه مد باس RS485  جهت اتصال به سیستم BMS
  • کنترلر XWEB300D برای کنترل دستگاه با استفاده از شبکه داخلی یا  GPRS
  • امکان مدیریت 8 دستگاه بصورت
  • Master/slave



قابلیت ها :

  1. مجهز به اواپراتور پوسته لوله
  2. مجهز به اکسپنشن ولو الکترونیکی
  3. مجهز به سیستم کنترلی هوشمند PLC/Microprocessor
  4. مجهز به سیستم حفاظتی Antifreeze
  5. مجهز به سنسور دمای PT1000
  6. مجهز به سیستم کنترل جریان الکتریکی و کنترل فاز
  7. مجهز به نمایشگر HMI
  8. امکان اتصال به شبکه اینترنت  و BMS
  9. قابلیت ماژول کردن دستگاه ها تا ظرفیت 2500(kW)
  10. قابلیت ثبت هشدارهای ایجاد شده در سیستم
  11. طراحی بر اساس موقعیت جغرافیایی محل نصب (ارتفاع از سطح دریا، دمای خشک و تر محیط)





A C AS – 1270

A: ART MAN Company

C: Chiller

AS: Type of Chiller

A= Air Cooled

W= Water Cooled

H= Scroll Hermetic

S= Screw Semi Hermetic

1: Number of compressor

270:Cooling Capacity in kW
