ایر واشر

مشخصات عمومی و فنی دستگاه های ایرواشر :

دستگاه های ایرواشر به صورت سه قسمتی (دیمونتاژ) شامل Fan Box ،Air Washer Box و Coil Box ساخته می شوند.

ستون بندی دستگاه (FRAMING) :

از مقاطع پروفیل بسته آلومینیوم طرح AROSIO ایتالیا سایز 50 و 70 تولید شده به روش اکسترود و قطعات گوشه (CORNERS) متناسب با ساختار پروفیل های آلومینیومی با قابلیت مونتاژ و دیمونتاژ آسان می باشد.

بدنه (CASING) :

جنس بدنه دستگاه از نوع گالوانیزه مرغوب HOT DIP با درب های قابل دسترسی و قابل برداشت می باشد.

ضخامت ورق خارجی 5 mm و ورق داخلی به ضخامت 0.75 mm خواهد بود، ما بین دو ورق عایق حرارتی و صوتی قرار میگیرد.

شاسی (BASE FRAME) :

شاسی دستگاه از ناودانی فابریک 10 با پوشش رنگ اپوکسی می باشد.

مجموعه فن :

دستگاه دارای فن سانترفیوژ فوروارد یا بک وارد طرح نیکوترا می باشد.

الکترو فن (3PH-1450RPM-50HZ) مارک موتوژن تبریز و یا زیمنس بنا به درخواست می باشد.

انتقال قدرت الکتروموتور به فن به وسیله تسمه های V-TYPE انجام می شود.

اتصال هوزینگ فن به بدنه دستگاه با استفاده از لرزه گیرهای لاستیکی (یا فنری)، (Flexible goint) به منظور جلوگیری از انتقال ارتعاش صورت می گیرد.

محفظه ایرواشر (Air washer Box) :

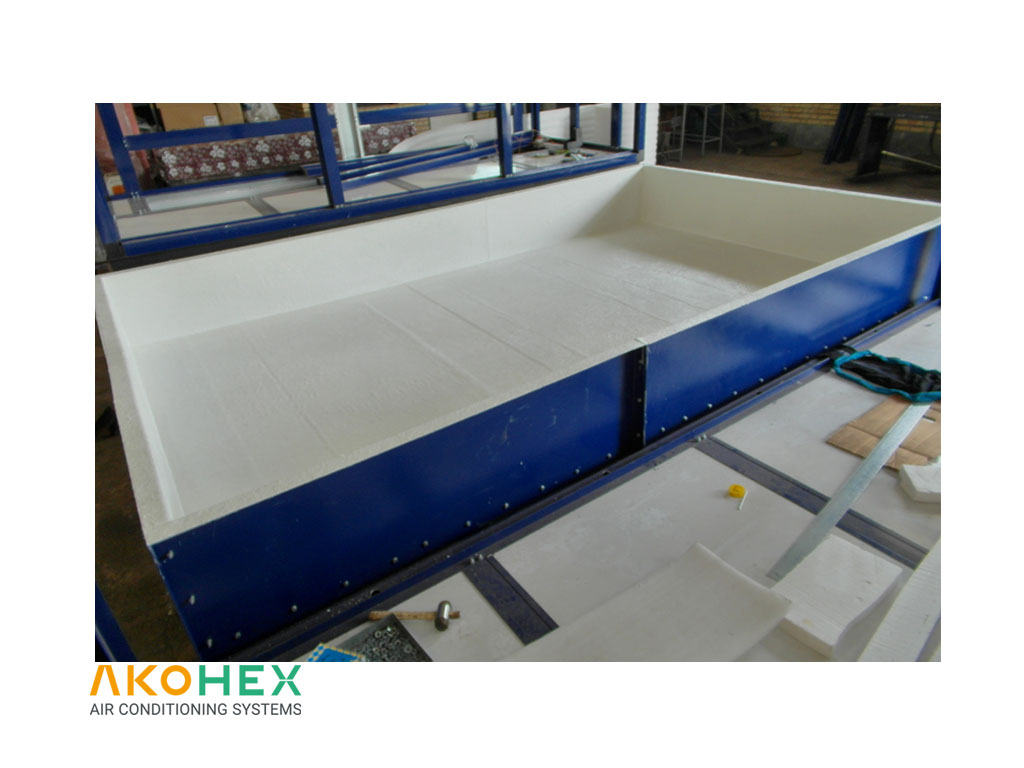

تشت ایرواشر از ورق گالوانیزه مرغوب به ضخامت 2mm همراه با پوشش رنگ اپوکسی یا بصورت فایبر گلاس به منظور جلوگیری از پوسیدگی محل جمع آوری آب می باشد.

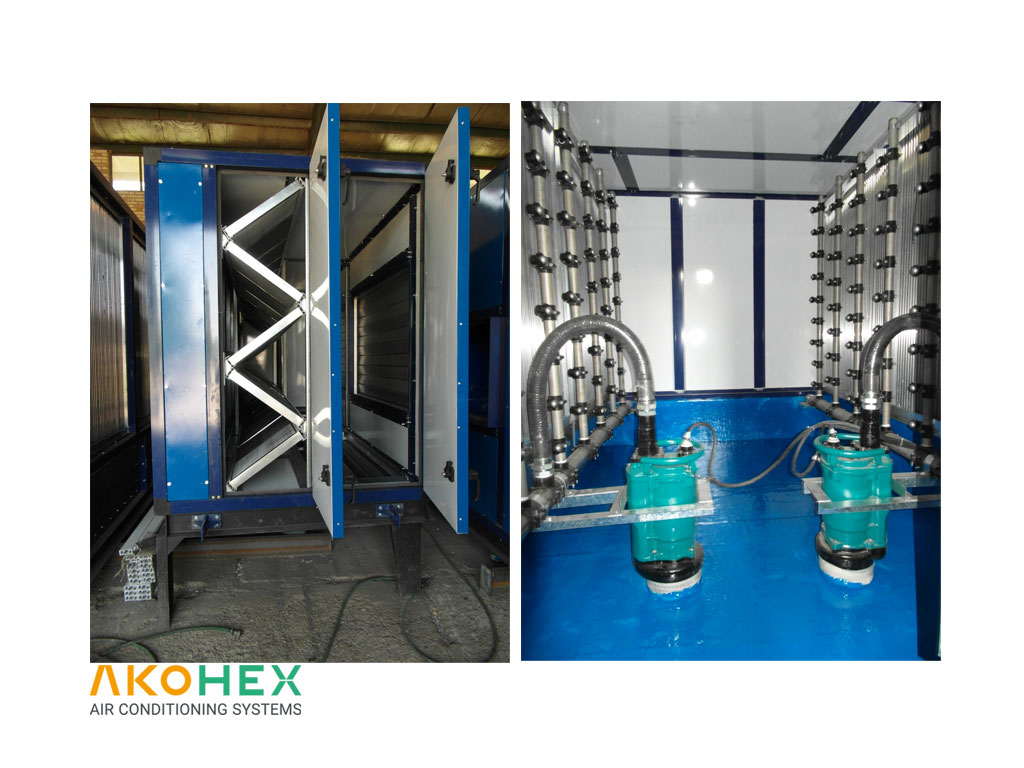

لوله های اصلی و رایزرها از جنس پلی اتیلن نصب می گردد و در صورت درخواست یا وجود خوردگی زیاد آب از لوله های استیل نیز استفاده می شود.

نازل های سانترفیوژ از جنس پلی آمید الیافدار با کلگی استینلس استیل می باشد که توسط بست به لوله ها متصل می گردد.

بوشن های تخلیه، پر کن سریع و شناور برای این قسمت نصب می شود.

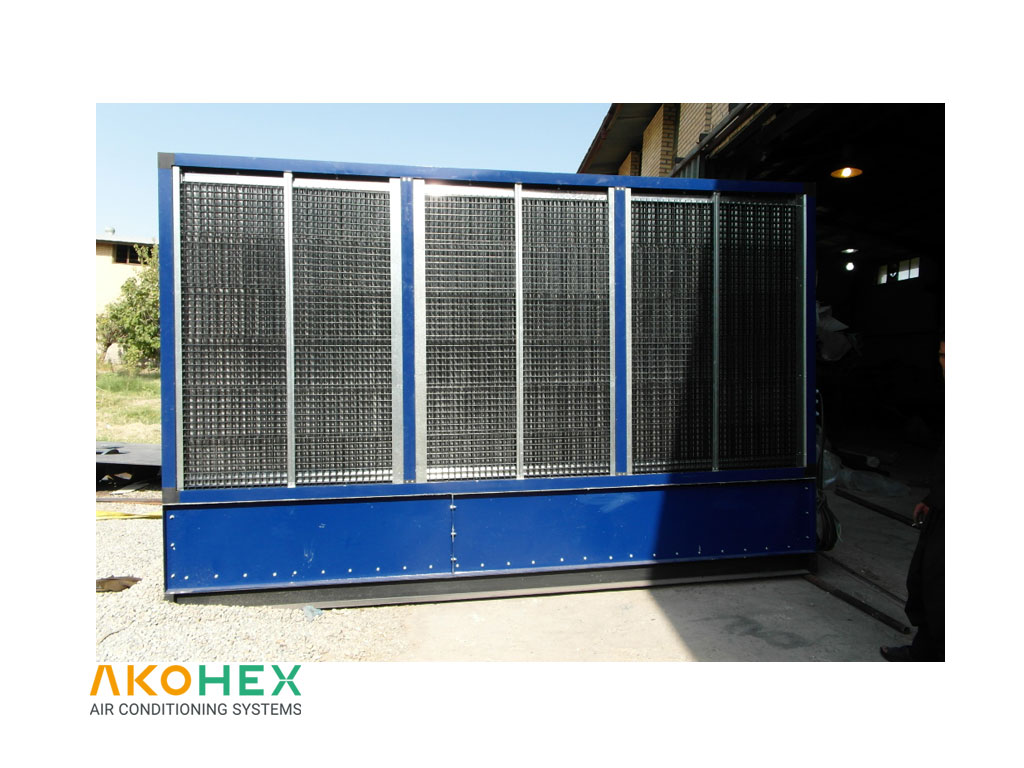

به منظور جلوگیری از نفوذ قطرات آب به Fax Box ،از قطره گیرهای آلومینیومی سینوسی یا خم دار استفاده می شود.

برای توزیع یکنواخت هوا در محفظه ایرواشر لورهای گالوانیزه لحاظ می گردد.

کویل گرمایی (Heating coil) :

کویل آبی ردیفه از لوله های مسی “8/5 و فین آلومینیومی موج دار سینوسی یکپارچه شده با ماشین با تراکم فین Fpi و مداربندی FULL CIRCUIT نصب می گردد.

فیلتر اسیون هوا (FILTERATION) :

فیلتر آلومینیوم قابل شستشو به صورت V-TYPE به ضخامت 5 cm می باشد.

دمپرها (Dampers) :

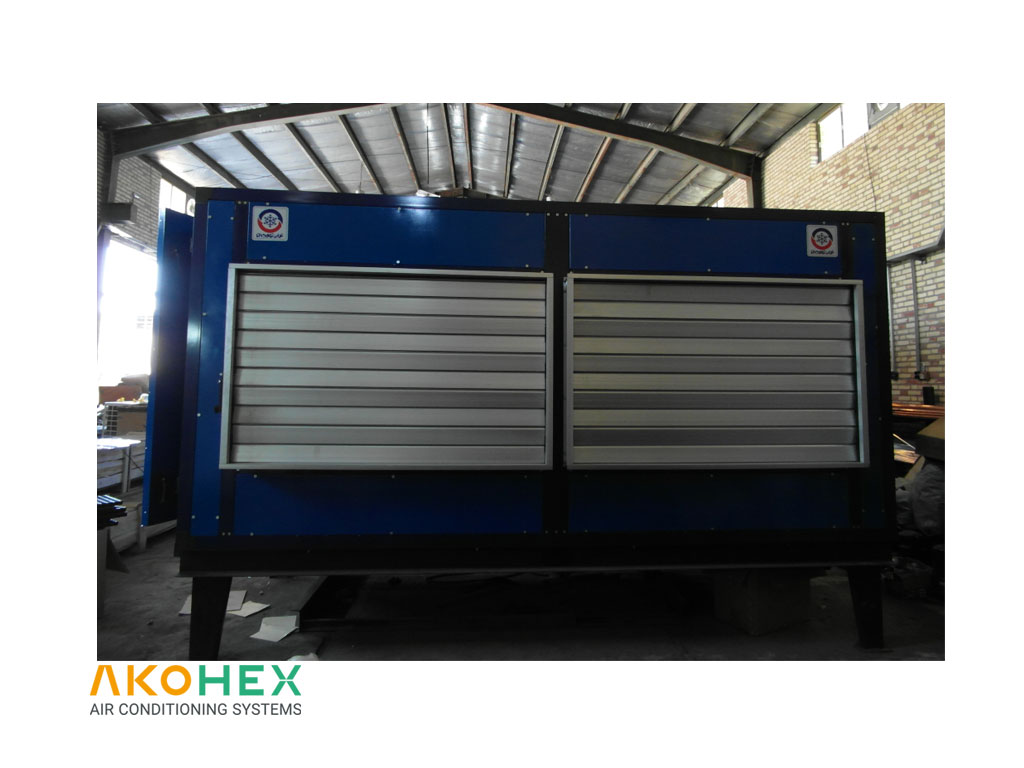

دمپرهای ساخت این شرکت از نوع OPPOSITE BLADE و از جنس آلومینیوم می باشد. در این نوع دمپرها قطعات پلی آمیدی به دلیل ارتباط منطقی و پیوسته دارای فشردگی لازم می باشند.

دستگاه دارای دو عدد دمپر که یکی از آن ها برای هوای تازه (Fresh Air) و دیگری هوای برگشت می باشد.

رنگ بدنه دستگاه (PAINTING) :

پنل های بدنه با پوشش رنگ پودری الکترواستاتیک به ضخامت 80 تا 100 میکرون رنگ آمیزی می گردد.



ویژگی های ساختاری ایرواشر :

  • فن : از نوع Forward or Backward
  • پروفیل : از جنس آلومینیوم Thermo-Break
  • ورق داخی و بیرونی : گالوانیزه رنگ شده
  • ضخامت پنل : 25/50mm
  • عایق حرارتی و صوتی : پشم معدنی / پشم سنگ / پشم شیشه
  • فیلترها: با توجه به پروژه و کاربری آن از نوع درشت دانه ها G , F (مطابق با استاندارد EN779)
  • پیکر بندی: Inline
  • جنس کویل  لوله مسی – فین آلومینیوم
  • آپشن ها: امکان نصب کویل گرمایشی هیدرونیکی – دریچه بازدید – لامپ UV – مانومتر ، روشنایی ، درین ، سیفون ، سوئیچ درب، سنسور فشار ، دکمه خاموش اضطراری



A W H 5

A: ART MAN Company

W: Air Washer

H: Heating Coil – Omit for without heating coil

5: x1000 Air flow in cfm
